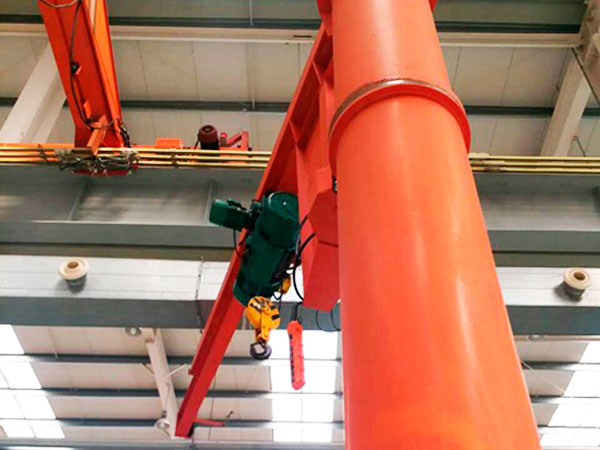

BDZ定柱懸臂起重機是與PK型環鏈電動葫蘆或CD、MD型電動葫蘆配套使用的一種起重機械。它由立柱、回轉臂、懸臂驅動裝置和電動葫蘆組成。立柱下端底座通過地腳螺栓固定在混凝土基礎上,由電機帶動減速機驅動裝置使懸臂回轉,電動葫蘆在懸臂工字鋼上作往返運行作業。

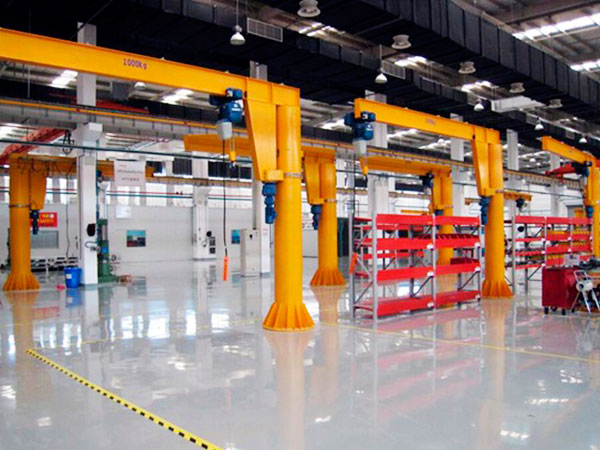

BDZ定柱懸臂起重機具有結構簡單,操作方便,占用空間小,作業范圍大等特點。廣泛應用于機械制造、汽車、造船等現代化工業的生產線、流水線、裝配線及倉庫、碼頭、實驗室等場合的物料吊運作業中。是企業提高工效,改善勞動條件的理想起重設備。
BDZ定柱懸臂起重機屬于輕中級工作制,額定工作量為0.25t、0.5t、1t、2t、3t、5t六種規格。根據工作崗位需要選用不同規格型號的起重機和起升速度與運行速度。該機具有兩種操縱形式:電動回轉和手動回轉。旋轉臂的回轉角度根據使用場所需要可選擇180°、270°、345°、360°等不同的角度。
主要技術參數:
起重量 | t | 0.25 | 0.5 | 1 | 2 | 3 | 5 | |
起升高度h | mm | 3000 | 3000 | 3000 | 3000 | 4000 | 4000 | |
回轉半徑R | mm | 3000 | 3000 | 3000 | 3000 | 4000 | 4000 | |
回轉半徑R1 | mm | 950 | 1070 | 1100 | 1120 | 1160 | 1000 | |
回轉角度 | 度 | 360 | 360 | 360 | 360 | 360 | 360 | |
起升速度 | 米/分 | 常速 | 4;10;8 | 5;10;8 | 5;8 | 4;8 | 8 | 8 |
慢速 | 1;2.5;0.8 | 1.25;2.5 | 1.25;2;0.8 | 1;0.8 | 0.8 | 0.8 | ||
外型高度H | mm | 3650 | 3900 | 4100 | 1230 | 5500 | 5750 | |
外型寬度L | mm | 3340 | 3363 | 3400 | 3415 | 4450 | 4600 | |
運行速度 | 常速 | 14;20 | 14;20 | 14;20 | 14;20 | 20 | 20 | |
回轉速度 | 轉/min | 1.0 | 0.8 | 0.7 | 0.7 | 0.9 | 0.6 | |
自重 | KG | 950 | 1100 | 1800 | 2100 | 3500 | 4500 |
